FiberTEK III Series
- 测试衰减/插入损耗(dB)
- 认证单、多模光纤(可选)
- 支持环形通量测试(选件)
- 内置可视红光源
- 实现等级1(Tier1)认证测试
- 符合TIA/ISO/IEC规定的测试要求
POA
概览
FiberTEK III适配器与LanTEK III主机配合使用,能快速方便地认证高带宽多/单模光纤布线,并支持环形通量测试。
内置可视红光源,指明故障和光纤端口位置
对光纤布线系统实现等级1(Tier1)认证测试
支持多模(850/1300nm)和单模(1310/1550nm) 光纤的测试
Click here 点击此处了解LanTEK III线缆认证测试仪详情。
Click here 点击此处了解TREND AnyWARE app应用程序详情。
产品功能
设置图示
选择校准方式(单跳纤法或2跳纤法)与测试方式(环回或常规),单向或双向。
自动测试
利用可视化图形界面执行自动测试,减少错误并确保认证精度。
查看结果
-
- 显示等级1(Tier1)认证测试结果
- ISO/TIA/IEEE测试标准
- 合格/不合格结果
- 每根光纤、每个波长衰减dB值
- 每根光纤、每个波长、每个方向的衰减dB值
- 光纤长度
- 衰减余量dB值
应用
FiberTEK III的主要应用是测试局域网和园区网中单/多模光纤布线性能,其关键功能是测试光纤的衰减和长度(也称为:等级1(Tier1)认证测试结)。测试可在布线过程中和布线故障查找中进行。
- 按照ISO 11801和TIA 568-C规定认证布线性能
- 满足工程设计和客户要求的布线指标
- 当客户未要求认证测试时,对施工工艺予以证明
- 避免因故障而造成反返工
- 将召回承诺变为可变通的服务电话
- 解决网络设备和布缆配置改变造成的争议
适用的布线工程包括:
- 建筑物干线布缆(次级布缆)
- 建筑物间和园区布缆(主布缆)
- 光纤到桌面(FTTD)布缆(第3级布缆)
- 建筑自动化布缆
- 工业自动化布缆
产品型号
FIBERTEK III-MM LED KIT
R164005 - FiberTEK® III 多模(850/1300nm)LED 光源适配器,兼容于所有LanTEK二代产品(2016年第二季度后)和L
POA
FIBERTEK III-SM LASER KIT
R164006 - FiberTEK® III 单模(1310/1550nm)LED 光源适配器,兼容于所有LanTEK二代产品(2016年第二季度后)和
POA

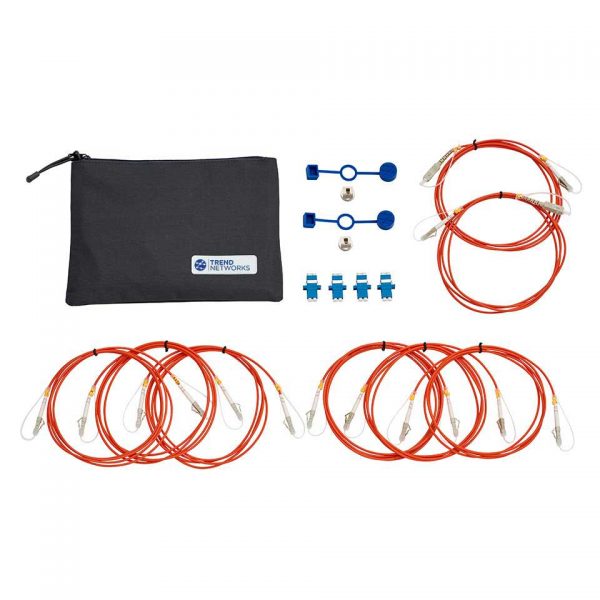

配件
FT III/IV光环形通量50/125um 光纤跳线 SC-SC,与Fibertek III和Fibertek IV兼容。
R164050 - 环形通量选件,50/125μm光纤,SC-SC接口
POA
FT III/IV光环形通量50/125um 光纤跳线 SC-LC,与Fibertek III和Fibertek IV兼容。
R164051 - 环形通量选件,50/125μm光纤,SC-LC接口
POA
常见问答
- Q: 单模与多模光纤之间有何区别?A:多模光纤的纤芯直径为50或62.5μm,单模光纤的纤芯直径为9μm.多模光纤能传送更多的光能量,所有可以适用低功率的LED光源。多模光纤的传输带宽与长度成反比,即:多模光纤长度增加1倍,其带宽下降为原来的一半。多模光纤典型应用的极限距离是2000m。 单模光纤要求使用更高功率和更昂贵的激光光源,带宽与距离无关。单模光纤的传输距离能到达40km并支持10 Gb/s数据传输速率。
- Q: 哪款LanTEK III支持光纤认证测试?A: LanTEK III-500和LanTEK III-1000均支持FiberTEK III适配器。
- Q: LanTEK II支持FiberTEK III适配器吗?A: 支持。
- Q: LanTEKIII支持FiberTEK FDX (II代)适配器吗?A: 不支持。
- Q: 如何用FiberTEK III适配器测试使用MPO连接器的光纤?A: 不能直接支持。目前MPO连接器的分断与连接的可重复性不高。TREND 建议使用扇出电缆将MPO转为SC或LC接口。
- Q: FiberTEK III能测试LC接口的链路吗A: 能。可选购LC转接适配器。
