LanXPLORER Pro – ANALYSEUR DE RÉSEAU LAN EN LIGNE

NaviTEK NT Pro:

• Écran tactile
• Schéma de câblage personnalisé
• Affichage de la configuration réseau IPv4 / compatible IPv6
• Schéma de câblage cuivre avancé pour voir les inversions, paires partagées, circuits ouverts ou courts-circuits
• Distance aux circuits cuivre ouverts et aux courts-circuits avec échomètre (TDR)
• Détection PoE/PoE+ et tests de charge
• Générateur de tonalité pour tracer les câbles
• Tests Traceroute et Ping
• Clignotement de la diode du hub/switch pour identification de port
• Client DHCP
• Détection de débits 10/100/1000Mb/s
• Connecteur RJ45 avec inserts remplaçables par l’utilisateur
• Prise en charge jusqu’à 12 terminaisons RJ45
• Écran couleur tactile rétro éclairé
• Autotest pour séquences paramétrables de mesures
• Surveillance en ligne pour des informations détaillées du réseau et du port
• Identification de port en utilisant les protocoles EDP/CDP/LLDP
• Prend en charge les VLAN
• Représentation graphique du trafic avec bargraphs
• Génération directe dans le testeur de rapports de en format PDF ou CSV
• Envoie les rapports à partir du testeur en Wi-Fi sur des Smartphone/tablette grâce à l’application
• gratuite TREND AnyWARE
• Interface fibre optique format SFP (module SFP non fourni)
• Ouverture de sessions en utilisant le protocole de sécurité 802,1x
• Indication de la puissance optique absolue en dBm
• Mode boucleur face à un testeur de transmission

LanXPLORER Pro:

Toutes les caractéristiques du NaviTEK NT Pro, avec en plus :

• Surveillance de la consommation PoE en ligne
• NETMAP Liste de tous les équipements réseaux présents
• NETVERIFY Compare 2 scans NETMAP afin d’identifier les modifications
• Mode transparence de surveillance et dépannage (en cuivre)
• QoS VoIP et test du signal
• Interface Wi-Fi pour accéder au réseau
• Scan des accès Wi-Fi @2.4/5GHz 802.11b/g/n
• 10 plus importants émetteurs et récepteurs de bande passante
• Découvertes des confits d’adresse I
• Statistiques du trafic – réseaux et équipements
• Écran tactile couleur

Applications

• Identifie les sources de ralentissement du réseau
• Identifie les changements opérés sur le réseau local (ajout, suppression et/ou modification des hôtes)
• Dépanne les équipements PoE
• Met en évidence les problèmes de qualité de VoIP
• Localise les zones non couverte des points d’accès Wi-Fi
• Détermine si la source des problèmes de connectivité réseau provient d’un équipement réseau LAN (Switch/Routeur) ou d’un poste de travail (ordinateur)
• Teste le câblage (schéma de câblage et mesure de longueur)
• Dépannage de câble (TDR / Localisation du défaut)
• Teste la configuration du réseau suite à une installation ou une modification (adressage IP, VLAN…)
• Identification du port de l’équipement à l’aide des protocoles de découverte LLDP/CDP/EDP
• Audit de réseaux locaux (documentation des dispositifs connectés au LAN et de sa configuration)

Voix sur IP (VoIP) РSurveille la qualit̩ de service (QoS) en temps r̩el en utilisant le mode en ligne.
La qualité de service (QoS) est mesurée en temps réel lorsque le LanXPLORER Pro est raccordé en transparence entre le téléphone VoIP utilisant le SIP (Session Initation Protocol) et le réseau actif. Les indicateurs du QoS intègrent les mesures de jitter, retard, nombre total de paquets, pertes de paquets, adresses IP source & destination et les numéros de port. Grâce au SIP standard, les procédés de signalement tels que les appels décrochés, les numéros de téléphone des 2 postes et la durée de l’appel sont affichés.

Test en Wi-Fi – Résoudre les problèmes liés au réseau Wi-Fi et réduire les temps d’interruptions
Le LanXPLORER Pro utilise l’interface Wi-Fi à 2,4 et 5 GHz en 802.11 b/g/n pour se connecter au réseau et le dépanner. Il peut également permettre une évaluation des réseaux Wi-Fi en affichant l’identifiant du point d’accès, la puissance du signal (en dBm) et le rapport signal bruit (SNR en dB), le canal et l’état du cryptage.

Il repère rapidement les raisons de ralentissement Wi-Fi et les problèmes de connexion, tels que les canaux Wi-Fi utilisés plusieurs fois ou une
mauvaise configuration du SSID. Lorsque le LanXPLORER est connecté entre le point d’accès Wi-Fi et le réseau, il identifie le débit maximum de la bande passante sans fil utilisé par les consommateurs et mémorise la consommation totale de la bande passante (point d’accès surchargé).

Diagnostique et dépannage Ethernet en utilisant le mode en ligne (cuivre)
Cette fonctionnalité en transparence permet de surveiller le trafic du réseau entre deux appareils afin de diagnostiquer des problèmes Ethernet qui ne peuvent pas l’être lorsqu’on utilise simplement des logiciels sur PC ou l’interface du switch.

Top 10 émetteurs et récepteurs

Identification des 10 appareils qui utilisent le plus de bande passante (émission et réception) sur le réseau afin d’aider à résoudre les problèmes. Par exemple, l’appareil se connecte entre le switch et le routeur Internet pour surveiller toute la bande passante Internet sortante et entrante et ainsi identifier les 10 appareils consommant le plus de bande passante.

Statistiques du trafic

Surveille les débits minimum, maximum et moyen en Mb/s, le nombre de paquets, les tailles de trames transmises et les protocoles Ethernet.

Détection des VLAN

Détection automatique des identifiants des VLAN.

Diagnostique et dépannage réseau en utilisant le mode terminal (cuivre, fibre optique et Wi-Fi)
Le mode terminal est utilisé pour surveiller et examiner le réseau LAN lorsqu’il est directement connecté au
port réseau ou sur un port en miroir.

Fonction NETMAP/NETVERIFY

Cette fonction effectue un scan de tout le réseau pour identifier tous les appareils actifs avec leur adresse IP, MAC et nom d’hôtes – informations qui peuvent être enregistrées et comparées ensuite aux futures autres NETMAP. L’objectif avec le NETVERIFY est d’identifier les nouveaux appareils raccordés, ceux qui ont été supprimés, ou les changements dans la configuration réseau.

Conflits réseau

Détecter la source de conflits réseaux suite à des ajouts involontaires de serveurs DHCP ou de dispositifs utilisant des adresses IP dupliquées.

Découverte du réseau

Connexion à des interfaces de réseau actif ou à des équipements Ethernet pour vérifier le statut du réseau
et sa connectivité

• Affichage de l’identifiant du port des switchs actifs LLDP/CDP pour éviter le repérage manuel du câble
• Vérifier la connectivité Ethernet en 10/100/1000 Mb/s
• Vérifier la configuration du réseau (équipement IP/adresse de passerelle/masque de sous-réseau)
• Identifier l’adresse IP/nom du routeur et le nombre de sauts entre les points réseau via un test TraceRoute
• Dépannage en se connectant directement au port Ethernet afin de tester le fonctionnement, la rapidité et les paramètres duplex de l’appareil
• Faire des Ping sur des équipements tels DNS, passerelle, routeur, serveur de fichiers, imprimantes en réseaux, points d’accès sans-fil, etc.
• Test de la connectivité Internet via un Ping sur l’adresse URL du site web, par exemple en vérifiant le temps de réponse minimum, maximum et moyen du site www.google.com.

Détection d’équipements potentiellement mal configurés

Identifier les appareils qui génèrent des erreurs sur le réseau ou dégradent ses performances. Par exemple, les ordinateurs infectés par un malware créant des afflux de broadcasts qui peuvent désactiver ou congestionner le réseau.

IEEE 802.1x

Utilisation du protocole IEEE 802.1x pour se connecter à des réseaux sécurisés par ce standard en évitant les
complications superflues et les longs retards de projet. (802.1X est un standard lié à la sécurité des réseaux
informatiques PNAC)

Test de la PoE – Puissance sur Ethernet

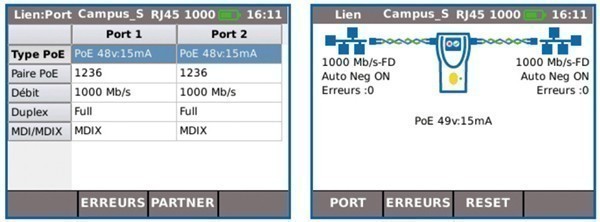

Surveillance PoE

Grâce au mode en ligne, affiche la PoE consommée par l’équipement (tension et courant).

Test de charge PoE/PoE+

Exécute les tests de charge PoE/PoE+ afin de déterminer quelle est la puissance maximum disponible pour un équipement Ethernet là où il est installé.

Diagnostique et dépannage pour caméra IP/CCTV en utilisant le mode en transparence (cuivre)
Se raccorde entre le réseau et le NVR (stockeur) pour déterminer l’adresse IP, le nom d’hôtes et la consommation de bande passante pour chaque caméra. Se connecte entre une caméra IP et le réseau pour surveiller la bande passante et la PoE consommée.

Test de câblages (cuivre et fibre optique)
Le LanXPLORER Pro propose une série de tests dédiés aux dépannages.

Tests des liens en cuivre

• Test de câblage sur circuits ouverts, courts-circuits, mauvais raccordements, inversions et paires séparées – sur standards TIA-568
• Distances aux défauts avec la technologie d’échométrie TDR (uniquement cuivre)
• Identification et repérage sonore des câbles avec la sonde amplificatrice (62-164)
• Clignotement de la diode du switch à partir de l’équipement, pour repérage sur la baie

Tests des liens fibre optique

• Indication de la puissance optique absolue (avec modules SFP compatibles)
• Clignotement du port du switch pour repérer visuellement le lien concerné
• Vérification des caractéristiques SFP fibre dont le nom du constructeur, le numéro du modèle et le niveau de puissance optique reçue/émise

Plan de câblage personnalisé
Le LanXPLORER Pro int̬gre pour les tests de continuit̩ une liste de c̢bles Ethernet standards tels les Cat.6, 6A, 7A, 8 Рet les c̢bles non-Ethernet comme les Profinet, RNIS et Deutsche Bahn (syst̬me ferroviaire allemand).
