LOCALIZADOR VISUAL DE AVERÍAS EN CABLES DE FIBRA ÓPTICA: VISUAL FAULT FINDER (VFF5)

VFF5

  • Identifica y localiza visualmente averías en cableado de fibra óptica
  • Adaptador universal de 2,5 mm para todos los conectores ST, SC y FC
  • Útil a una distancia de 5 km (3 millas)
  • Hasta 80 horas de funcionamiento
  • Carcasa de aluminio reforzado

226  excl. IVA



Visión general

Visual Fault Finder es una fuente de luz láser visible que sirve para comprobar la continuidad, localizar roturas, empalmes mecánicos deficientes y conectores dañados, en cableados de fibra óptica.

Se usa para verificar la continuidad de enlaces de fibra, hacer pruebas y encontrar roturas en estos y localizar cadenas de fibras pinzadas en armarios de terminaciones; y puntos de terminación de cables de fibra óptica en que se hayan ocasionado daños mecánicos.

Además, VFF5 es una excelente ayuda para los técnicos que se encargan de hacer las terminaciones de empalmes mecánicos o conectores pulidos previamente en los casos en que las fugas de luz sean indicativas de un corte indebido de la fibra o de cualquier otro tipo de alineamiento inadecuado.

Folletos

Características del producto

VFF5 es una herramienta portátil alimentada por batería que proyecta una luz roja de alta visibilidad en el interior de cable de fibra óptica. VFF5 sirve para comprobar la continuidad del cableado entre los puntos de terminación y para localizar curvaturas o roturas en fibras en los puntos de empalmes y de terminación.

El dispositivo VFF5 es útil a una distancia de aproximadamente 5 km (3,1 millas) en fibra multimodo y fibra monomodo. Utilícela como herramienta de resolución de problemas básica, autónoma y de primera línea, o junto con el comprobador OTDR para identificar averías con exactitud. Cualquier rotura se ve en forma de brillo o parpadeo de luz roja (en cables de 3 mm de diámetro o más pequeños).

El VFF5 está equipado con un diodo de láser de 650 nm de alta potencia y visible a la luz del día que funciona en modo continuo o intermitente. El diseño evita que la batería se agote debido a la activación accidental de la herramienta mientras se encuentra dentro de una bolsa de herramientas.

Dos pilas AA proporcionan más de 30 horas de funcionamiento en modo continuo y 80 horas de funcionamiento en modo intermitente.

La unidad presenta una carcasa de metal reforzado y de bolsillo y viene equipada con conector universal de 2,5 mm que acepta conectores ópticos ST, SC y FC.

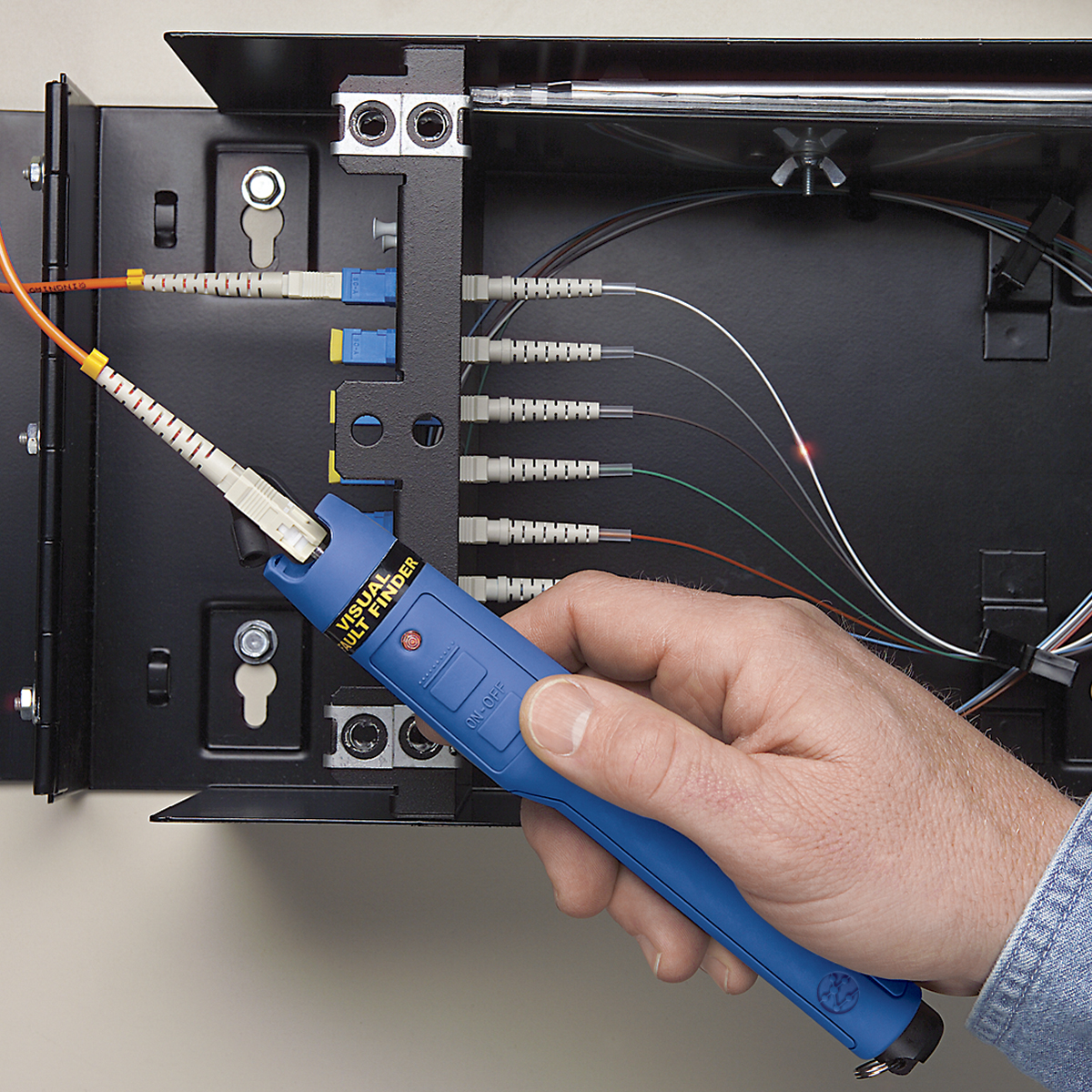

Realización de pruebas de continuidad de fibra y localización de curvaturas o roturas en tramos cortos de cableado de fibra óptica

VFF5
Contenido del kit
Localizador visual de averías, manual de usuario, funda de nailon, clip para cinturón, eslinga y 2 pilas AA.

Accesorios

Manuales, Folletos

Download and view the latest manuals, quick reference guides, firmware and software updates, and approvals. Registration is required.

Ver manuales y softwareFolletos

Preguntas frecuentes

  • ¿Qué tipo de conectores acepta el localizador visual de averías VFF5?
    El adaptador universal de 2,5 mm acepta directamente cualquier conector PC de 2,5 mm. Por ejemplo, conectores ST, SC y FC. Para hacer pruebas de conectores SFF (factor de forma pequeño) como LC o MTRJ, se puede usar un cable de interconexión híbrido que convierte cualquier conector de 2,5 mm al conector deseado. Además, hay disponibles adaptadores posventa que convierten cualquier conector de 2,5 mm a un conector de 1,25 mm (LC) sin necesidad de usar un cable. Póngase en contacto con el servicio de soporte técnico si tiene dudas sobre dónde obtener adaptadores o cables híbridos. b. Los conectores de contacto físico en ángulo (APC) no deben conectarse directamente al VFF5. En su lugar, utilice un cable de conversión PC-APC.
  • ¿Desde qué distancia es visible la luz del localizador visual de averías VFF5?
    El sector no cuenta con una norma en la que se especifique la visibilidad de la luz de esta clase de dispositivos. Los factores que afectan a la distancia de visibilidad son la duración de la batería, el tipo de fibra (multimodo o monomodo), el coeficiente de atenuación de fibra, el color del revestimiento de la fibra y de la cubierta del cable, el número de conectores que haya en el enlace y la luz ambiente. El VFF5 cuenta con especificaciones conservadoras que le permiten una distancia de visibilidad de 3 km (2,3 millas) en fibra multimodo y 4 km (2,5 millas) en fibra monomodo. En condiciones óptimas, la distancia de visibilidad puede incrementarse a 5-6 km (3,1-3,8 millas).
  • ¿Puede el VFF5 detectar roturas en cualquier tipo de cable?
    Los localizadores visuales de averías tienen, por lo general, limitaciones respecto del tipo de cables a través de los que se puede ver la luz. Normalmente, los cables de 3 mm (de interconexión unidireccionales estándar) y más pequeños permiten que la luz atraviese la vaina cuando la fibra se somete a dobleces, pinzamientos o roturas. Sin embargo, el brillo está directamente relacionado con el color del revestimiento de la fibra y de la cubierta del cable. Los revestimientos en colores oscuros pueden absorber la mayor parte de las fugas de luz, las cuales podrían ser difíciles de percibir. El cableado exterior (OSP) está diseñado con una cubierta pesada y de color negro que ningún tipo de localizador visual de averías podrá penetrar si la rotura es intermedia (este es un caso de aplicación perfecto para el micro OTDR). Sin embargo, estos cables suelen presentar desperfectos en el punto de terminación en el que se usa un kit de distribución de paquetes bifurcada. Cualquier rotura en este punto sería fácilmente visible.
  • ¿Es peligroso mirar al haz láser?
    La unidad usa un láser de Clase II, que tiene una tensión relativamente baja y que se considera “seguro para la vista” según la FDA. Esto significa que, si la salida del VFF5 se refleja accidentalmente en el ojo, el reflejo natural de cualquier persona será desviar la mirada, reflejo que se produce mucho antes de que se ocasione cualquier daño. Sin embargo, esto hace referencia al haz en “espacio libre”. Los técnicos de fibra óptica tienen presente el riesgo de que, mientras inspeccionan una fibra con un fibroscopio, se proyecte láser visible hacia el extremo opuesto, potenciando así la intensidad del haz. Por este motivo, la mayoría de los fibroscopios tienen filtros infrarrojos que protegen el ojo en estos casos. Sin embargo, en todo momento debe procurar no mirar directamente al haz y asegurarse de que cualquier enlace de fibra esté “oscuro” antes de examinarlo con un fibroscopio.
