NaviTEK IE

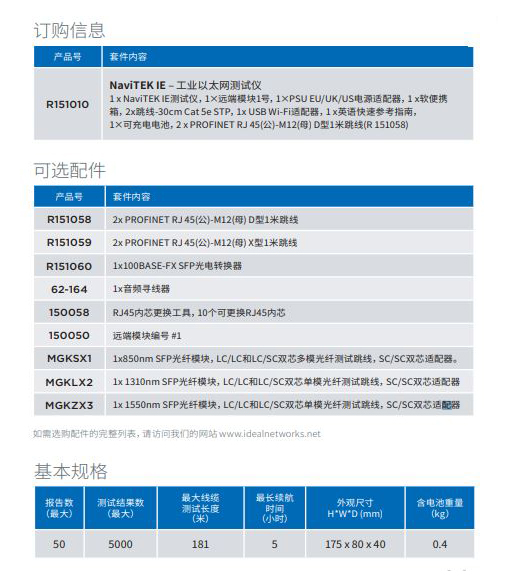

R151010

  • 发现铜缆和光纤故障原因
  • 轻松配置节点以解决生产现场故障复位问题
  • 使用网络健康测试功能预防和查找网络故障
  • 使用设备指示灯闪烁功能定位到具体设备
  • 使用 NetMAP 比较网络的变化,快速查找错误配置的设备
  • 提供48小时在线监测并生成事件日志,便于查找期间出现的问题

POA



 概览

NaviTEK IE 是一种用于现场调试和系统维护的测试仪。

网络诊断过程非常便捷, NaviTEK IE 可以在不需要PC 机和专用软件的情况下识别网络节点和配置节点网络参数。
简单直观的网络健康测试系统可以帮助我们在网络故障爆发之前定位并找出潜在的问题。只需要一个按键即可自动发现电缆,网络或设备的配置问题。
为了证明网络已经成功地投入使用或问题分析,NaviTEK IE 提供专业的PDF 报告,分享给免费手机 APP TREND AnyWare™ 的用户。.



小册子

产品功能

NaviTEK IE 可以做什么?✔ 发现铜缆和光纤故障原因 ✔ 轻松配置节点以解决生产现场故障复位问题✔ 使用网络健康测试功能预防和查找网络故障 ✔ 使用设备指示灯闪烁功能定位到具体设备 ✔ 使用 NetMAP 比较网络的变化,快速查找错误配置的设备✔ 提供48小时在线监测并生成事件日志,便于查找期间出现的问题✔ 为客户创建专业PDF报告✔ 使用免费的手机App轻松分享测试报告 准确定位线缆故障,最大限度地减少停机时间 电缆故障是造成网络故障和中断的主要原因之一。NaviTEK IE有一系列用于PROFINET和普通以太网网络的布线接线图测试功能。铜缆
NaviTEK IE为PROFINET工业以太网和普通以太网定制了RJ 45或M12接口线缆测试 • 显示PROFINET特殊的布线色对和芯线序号 • • 支持的线缆类型 – 四芯绞线(PROFINET)/2对双绞线/4对双绞线• 测量线缆长度• 定位线缆故障点的位置和故障详情图解,包括串绕线对/开路/短路/错接线对

光纤 NaviTEK IE通过SFP模块测试光功率,用不同颜色显示被测光链路的性能良好,合格或是较差 。 低功率电平说明光纤可能存在光接头受污染,光纤有损坏、弯折、老化等现象。

选择NaviTEK IE线缆测试的理由 •• 精准定位故障点 采用时域反射(TDR)功能
• 快速显示每芯线故障 帮助深入查找问题,避免通常基于线对测试的局限性

• 支持标准和特殊线缆测试 拥有丰富的接线图测试模板可供选择,也可由用户自定义模板

快速发现网络问题并可直接
通过仪表配置纠正
NaviTEK IE将发现以下故障列表,并以交通灯颜色显示设备清单中每个设备的健康状况:
• 错误或未命名设备名
• 重复或无IP地址
• 网络丢包
如果发现节点配置错误,可以直接使用仪表的节点设置功能并轻松纠正,无需PC介入。

发现导致网络问题的任何设备变化
或异常NETMAP拓扑图功能还可以对整个网络进行扫描,
以识别所有工作的节点设备,并将其保存以与未来的NETMAP进行比较。
这将使得我们易于发现以下情况并可及时进行相关处理:
• 新建的设备
• 配置不正确或配置发生更改的设备
• 离线的设备(有可能是未启动或是已经被移除的设备)

通过长时间检测记录发现间歇性故障NaviTEK IE将记录多达48小时的网络及设备的关键 错误其中包括以下参数。这将有助于确定是否存在 布线、节点设备、PLC或网络配置的问题。
• 节点设备状态
• 节点设备收发包出错数


• 节点设备收发包错误时间 快速显示并验证网络节点设备信息:

NaviTEK IE使用以下协议获取或显示最重要的网络节点设备参数

• 发现和控制协议(DCP)
• 简单网络管理协议(SNMP)
• 链路层发现协议(LLDP

做一个“健康检查”,以便您在网络故障发生之前确定问题 “健康检查”功能提供了一个快速指示,说明每个设备的健康状态。通过单击每个设备,将看到为什么该设备被归类为黄色或红色,并可以采取纠正措施。

定位隐藏或标记不良的设备 通过闪烁设备的LED,快速识别出NaviTEK IE所要修改设置的具体设备,避免人为误操作。

测试报告NaviTEK IE自动生成PDF或是CSV格式的测试报告。
测试报告的汇总页可以定制包括用户Logo(图标),项目和使用者的详细信息。在3个不同的报告中用户可以进行选择,以显示每个报告中的通过、失败和所有测试结果,另外还提供了比较和事件记录报告和网络拓扑文件。
• 总结
• 概述
• 详情



支持所有NaviTEK NT PRO的功能,同时新增以下功能
• M12 PROFINET线缆测试
• PROFINET 光功率测试
• “交通信号灯”网络健康状态检查
• LED闪烁更快定位设备
• NETMAP(拓扑图)-发现网络中的变化
• 不需要笔记本电脑即可进行节点设备配置
• 列出网络中所有节点详细信息如IP地址,供应商信息,软件版本等等
• 将节点设备复位恢复到出厂设置
• 节点设备告警/错误检测
• 专业详尽的工业以太网测试报告(PDF或CSV)

 手册,  软件, 小册子

下载并查看最新手册,快速参考指南,固件和软件更新。需要注册。
